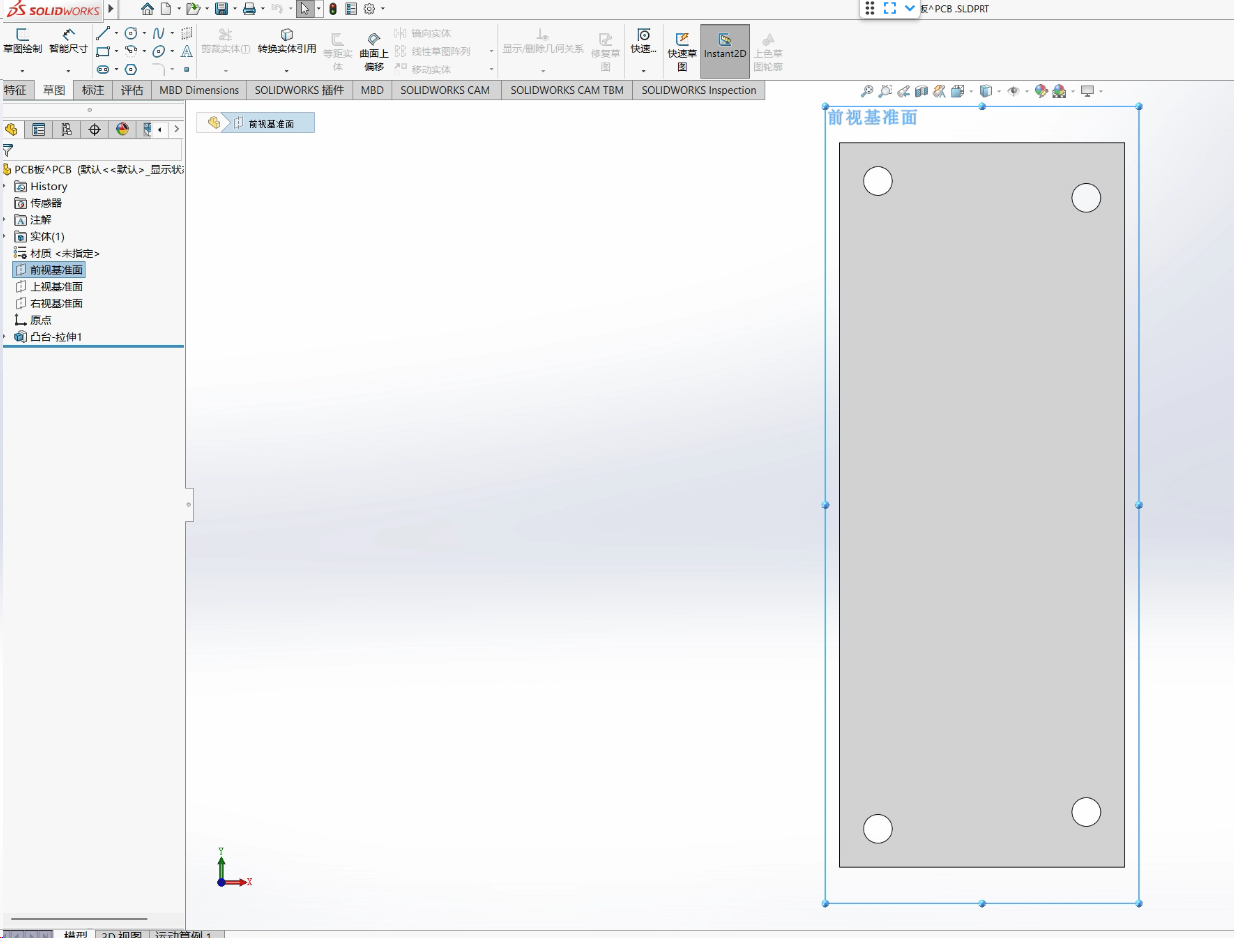

首先确定好要导出的PCB是零件的哪一面：

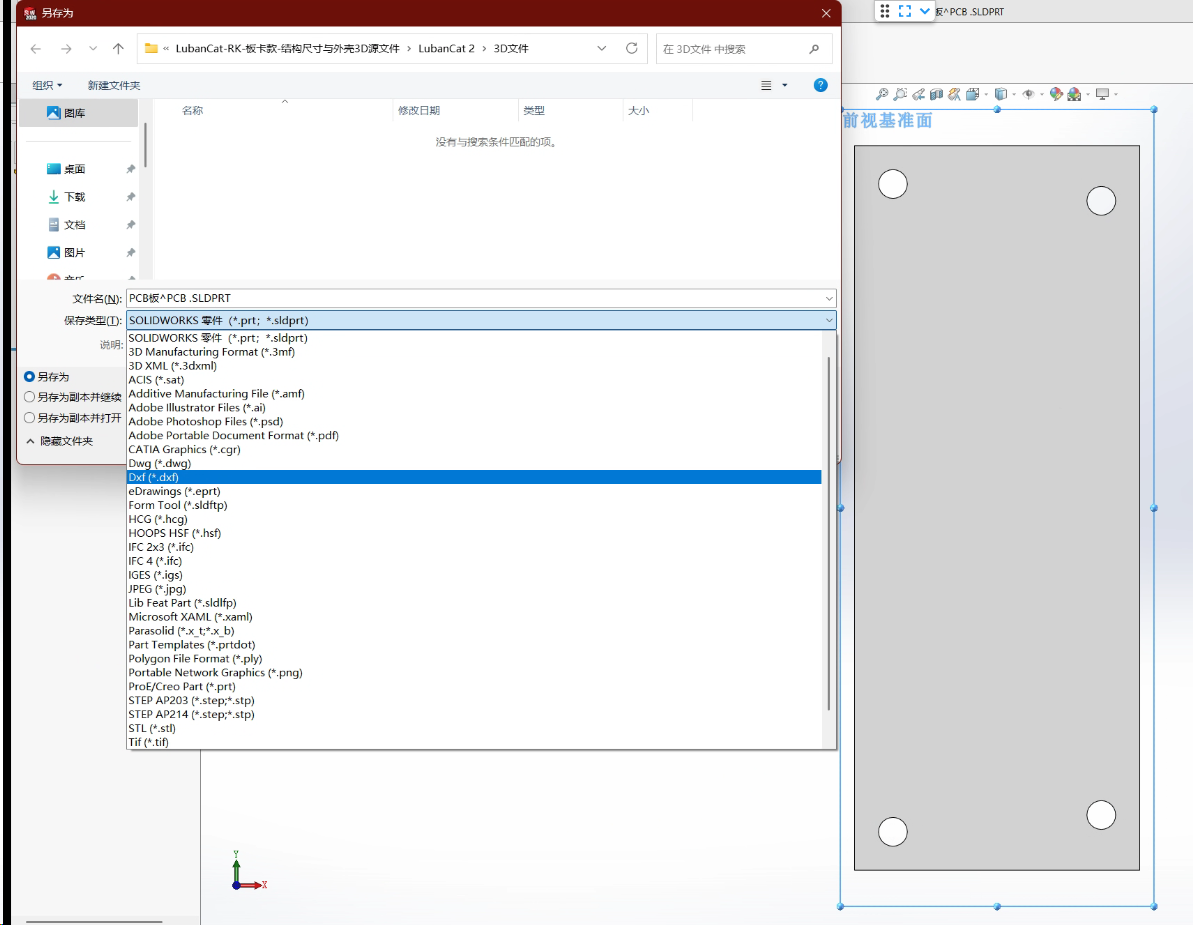

然后将画好的solidwork文件另存为dxf格式：

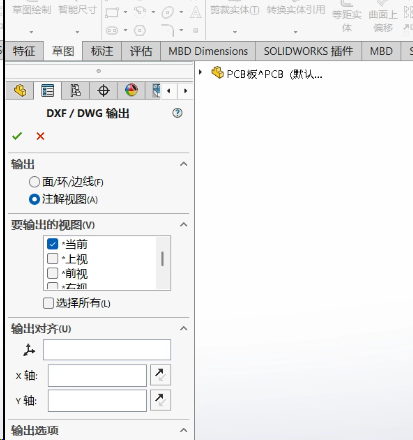

选择当前即可，然后保存：

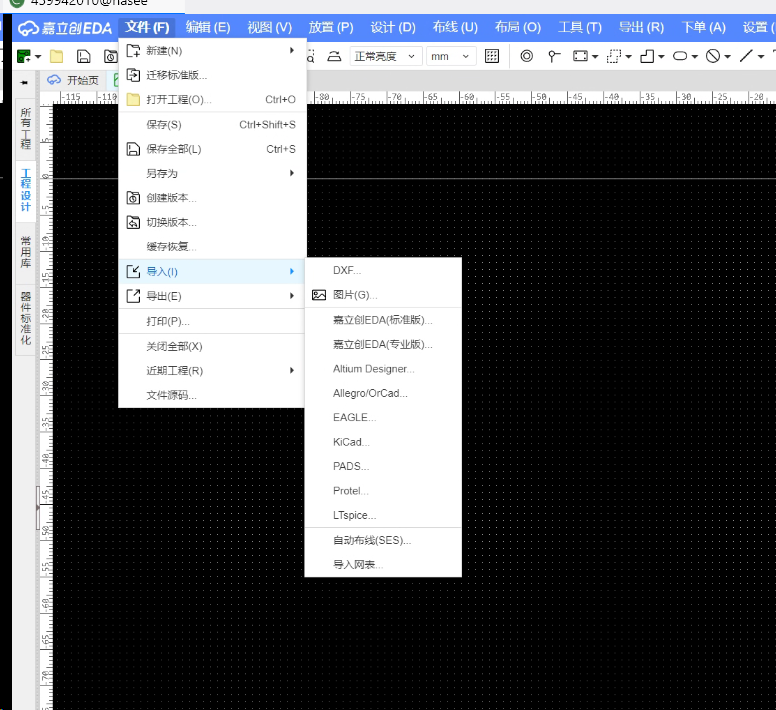

回到立创EDA中，文件 - 导入 - DXF 导入DXF文件

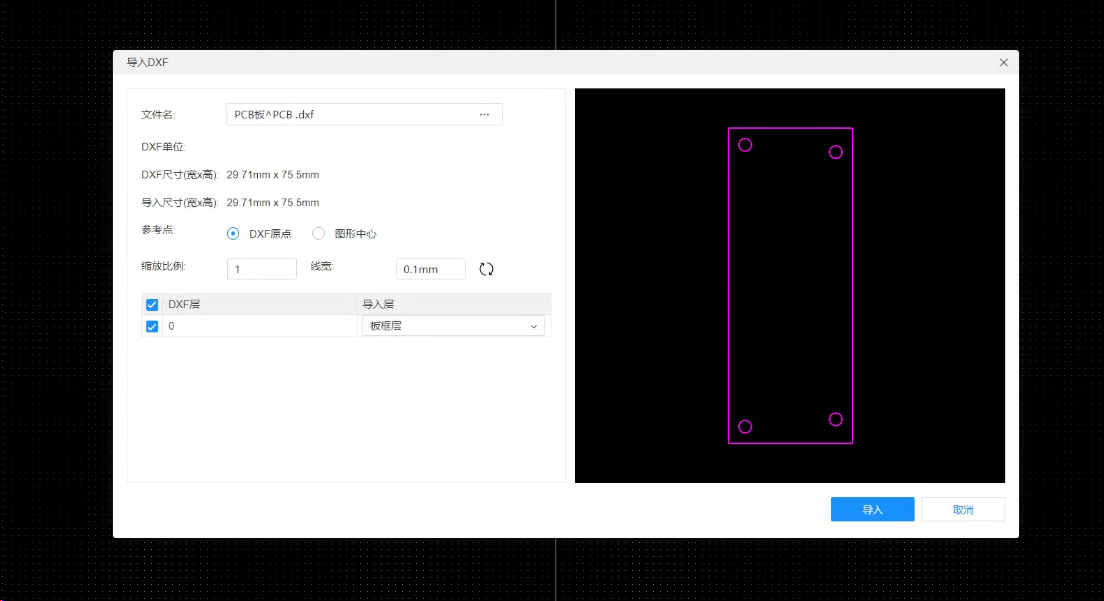

导入刚刚的文件到板框层

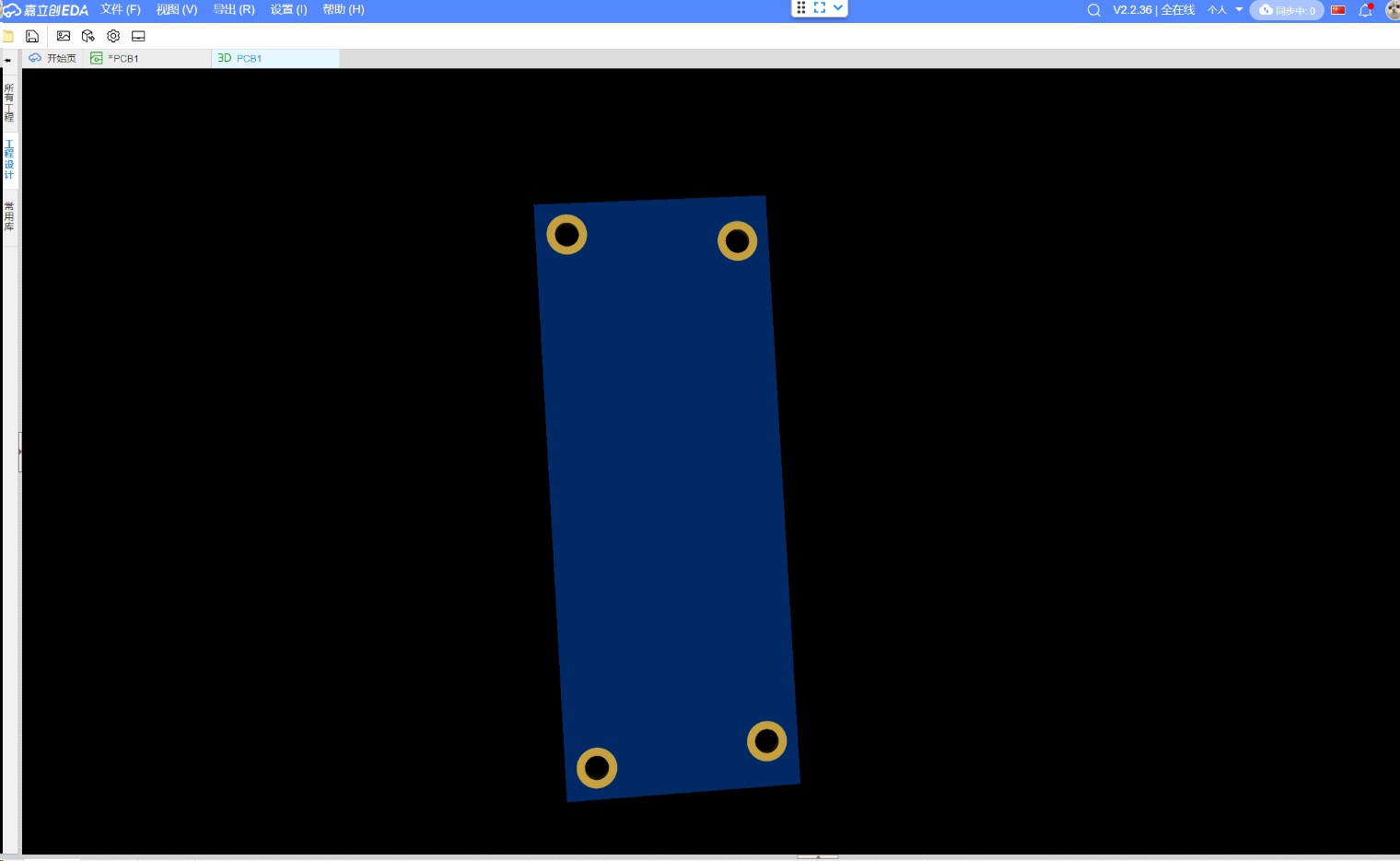

板框层要求一个闭合图像，电路板中的打孔重新用焊盘代替，导入成功
